通过修改子网掩码长短实现NAT回环的访问效果（原创）

Bati-gol



首先看图



防火墙为内外网边界，具体环境如下：

Server 1 双网卡

连接防火墙FW的IP：172.16.1.2/24

连接内网核心交换机的IP：172.16.2.3/24

通过FW映射出去的公网IP：202.96.209.100/24（地址非真实，笔者自编）



Server 2 单网卡

内网IP为172.16.3.100/24

通过FW映射出去的公网IP：202.96.209.200/24（地址非真实，笔者自编）



要求：

1.内网通过出口IP 202.96.209.5做NAT代理上网访问Internet

2.Sever1 要求通过202.96.209.100地址访问外部，外部要求通过202.96.209.100访问Server 1，通

过202.96.209.200访问Sever2,

Server1不能直接通过内网直接访问到Server2（客户要求，安全考虑），需要通过访问Server2 对应的公网IP

202.96.209.200通过防火墙回环访问到内网的Server 2(数据转发路线看上图中红色虚线)



解决方案

对于第一点要求，在FW上做NAT代理上网即可。

对于第二点要求，考虑到安全，客户要求Server 1只能通过Server 2 对应的公网IP回环访问到内网Server 2。

针对这个要求，Server 1发送数据先转发至FW，然后通过Server 2在FW上映射IP回环访问到内部Server2，并且Server 2在回包时，要求采用相同路径将数据返还给Server 1，之间通讯必须有FW经过公网IP做转换实现。





解决这个问题，有两种思路

第一种在FW上配置NAT回环，具体原理见

Nat回环（Lan——>Lan端口映射原理）http://www.cisco-club.com.cn/space-112942-do-blog-id-1438.html

该方案可行，但实现原理比较复杂。



第二种方案是采用修改FW外部接口的掩码来解决。

下面具体分析一下如何采用修改掩码长度实现NAT回环的访问效果。

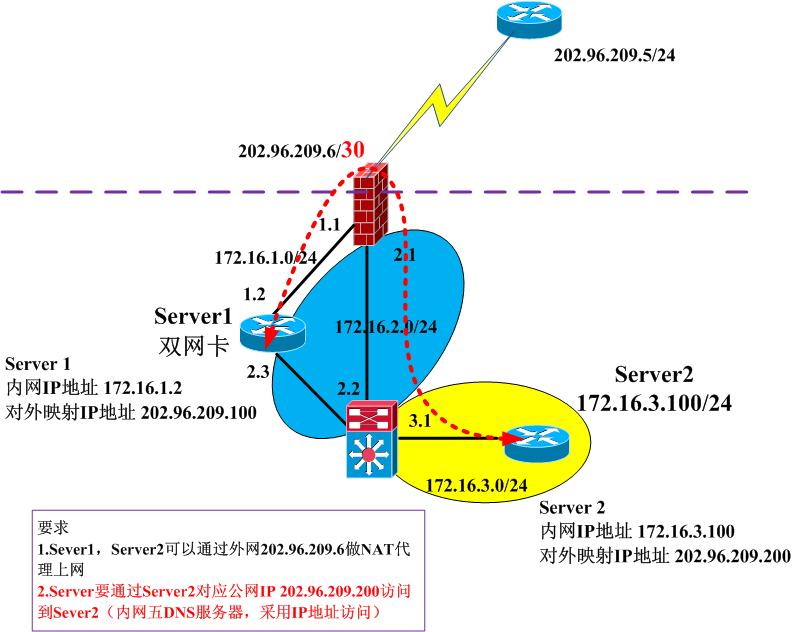

采用思科路由器模拟该环境，如下图

图中，将FW的公网IP 202.96.209.5掩码修改为30位： 202.96.209.6/30，这样修改不影响正常通讯，因为ISP给了202.96.209.0网段中的一段地址，只要202.96.209.6/30在其中即可。对于ISP，无论接入端的掩码如何划分，只要在给的范围即可。



首先，在FW上做好DNAT(基于目的的地址转换)

ip nat inside source static 172.16.1.2 202.96.209.100

实现Server1 通过202.96.209.100访问外部以及外部通过202.96.209.100访问Server 1



ip nat inside source static tcp 172.16.3.100 23 202.96.209.200 23 extendable

实现外部通过202.96.209.200访问172.16.3.100的telnet端口23（端口为笔者测试使用）









做SNAT（基于源地址的转换）

ip nat inside source list 10 interface Ethernet0/0 overload

access-list 10 permit 172.16.0.0 0.15.255.255

其他命令省略



FW中路由表

ip route 0.0.0.0 0.0.0.0 202.96.209.5                默认路由

ip route 172.16.0.0 255.240.0.0 172.16.2.2        回包路由



FW的外部接口配置

interface Ethernet0/0

 ip address 202.96.209.6 255.255.255.252          掩码为30

 ip nat outside

 ip virtual-reassembly

 full-duplex



将掩码改为30位的效果如下

分析一下该状态下数据转发的流程

1.Server 1到Server 2方向

A.

Server 1的IP 172.16.1.2 通过默认路由将访问Server 2公网IP202.96.209.200的数据转发给FW，经过FW中NAT转换，将源地址转变为202.96.209.100（见上面ip nat inside source static 172.16.1.2 202.96.209.100）,目的地址仍为202.96.209.200

B.

这个时候由于FW的外部接口掩码为30位，所以FW必须通过默认路由将数据转发至ISP设备202.96.209.5(这个时候30的掩码起了作用，如果所有IP掩码一样会导致数据转发到FW后没有被丢包)，ISP设备看到目的IP为202.96.209.200后，会依然返还给FW(因为ISP有到用户端整个大段地址的直连路由)这个时候数据又回到FW

C.

FW看到目的IP为202.96.209.200，目的端口为23，这时使用FW的DNAT端口映射，将目的IP变成内部的172.16.3.100（见ip nat inside source static tcp 172.16.3.100 23 202.96.209.200 23 extendable）



D．源地址仍为202.96.209.100，目的IP为172.16.3.100，被FW通过回包路由转发至内部Server 2



2.Server 2到Server 1方向

A.

Server 2 172.16.3.100回包给202.96.209.100（Server 1转换过的IP）

B.

FW发现202.96.209.100与外部接口202.96.209.6/30不在一个网段，将数据通过默认路由转发给ISP路由器，源地址变为了接口IP 202.96.209.6/30

C.

ISP路由器将数据通过202.96.209.0/24的直连路由再次转发给FW

D.

FW收到数据包后，查看NAT回话表，发现最早建立的172.16.1.2被转发为202.96.209.6，所以收到数据后做NAT反向查找，从而将数据返还给Server 1 172.16.1.2



从而实现双向通信。



截图如下

Server1# telnet 202.96.209.200          server 1发起23端口连接

Trying 202.96.209.200 ... Open





User Access Verification



Password:

Web-Server>en

Password:

Web-Server#                                     连接成功



看FW中的NAT转换列表

FW#show ip nat translations

Pro Inside global      Inside local       Outside local      Outside global

tcp 202.96.209.100:65467 172.16.1.2:65467 202.96.209.200:23  202.96.209.200:23

源地址转换

（server 1 172.16.1.2——> 源IP变成202.96.209.100，目的IP仍为202.96.209.200）



--- 202.96.209.100     172.16.1.2         ---                ---



tcp 202.96.209.200:23  172.16.3.100:23    202.96.209.100:65467 202.96.209.100:65467

目的地址转换

（将目的IP变为172.16.3.100，转发给Server 2）

tcp 202.96.209.200:23  172.16.3.100:23    ---                ---





在Server 2中查看TCP会话

Web-Server#show tcp brief

TCB       Local Address           Foreign Address        (state)

64219E34  172.16.3.100.23         202.96.209.100.14775   ESTAB





    通过将FW出口的掩码改为30位，既不影响NAT代理上网功能，也实现了Server 1通过访问Server 2 公网IP 202.96.209.200访问Server 2的效果，实现了NAT回环的相同功能。
