这次是串行链路，没有DR和BDR的选举，下次将分析多路访问链路中的DR和BDR选举！

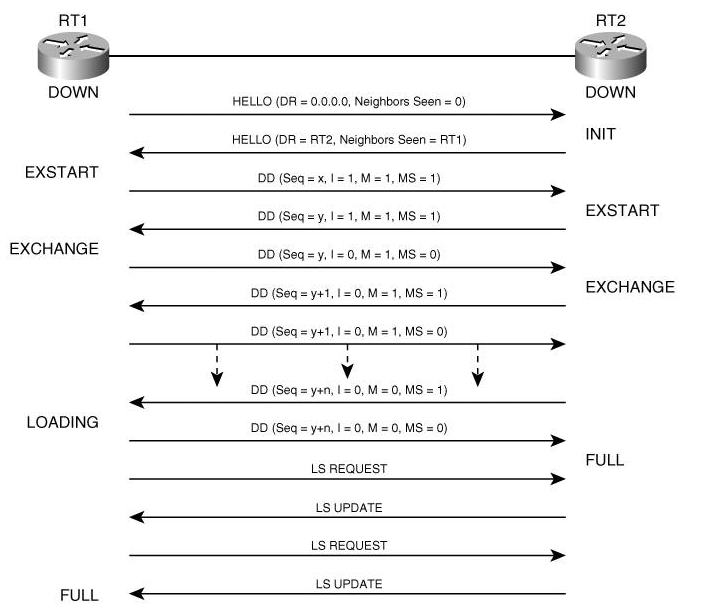

OSPF邻接关系建立过程：

在数据库描述数据包（DBD）中有3个标记位用来管理邻接关系的建立：

Ø  I位，初始位（Initial bit），当需要指明发送的是第一个数据库描述数据包时，该位设置为1；

Ø  M位，后继位（More bit），当需要指明所发送还不是最后一个数据库描述数据包时，该位设置为1；

Ø  MS位，主/从位（Master/Slave bit），当数据库描述数据包始发于一个“主”路由器时，该位设置为1。

Flag可能有以下几种值

Flag值	I位	M位	MS位	意义
7（111）	1	1	1	表示是第一个DBD，且不是最后一个，宣称自己为master
3（011）	0	1	1	表示不是第一个也不是最后一个DBD，且为Master
2（010）	0	1	0	表示不是第一个也不是最后一个DBD，自己为slave
1（001）	0	0	1	表示不是第一个是最后一个DBD，且自己为Master
0（000）	0	0	0	表示不是第一个是最后一个DBD，且自己为slave



实验：



IP地址划分：

1、          R 1-----R2:      192.168.12.x/24  x为设备号

2、       每台路由器上创建环回口，IP地址为x.x.x.x/24

在每台路由器上启用OSPF，使用network 0.0.0.0 0.0.0.0 area 0宣告

 注：在两台路由器上开启debug：deubg ip ospf adj  和  debug ip ospf event，带“*”均为debug信息

*Mar  1 00:15:14.703: OSPF: Interface Serial0/0 going Up

*Mar  1 00:15:14.703: OSPF: Send hello to 224.0.0.5 area 0 on Serial0/0 from 192.168.12.2

*Mar  1 00:15:14.727: OSPF: Interface Loopback0 going Up

*Mar  1 00:15:14.839: OSPF: Rcv hello from 1.1.1.1 area 0 from Serial0/0 192.168.12.1

//R2收到来自1.1.1.1的hello包，截图如下：

如图中黄色标注位置，R1发来的hello包中，含有自己的RID。则R2将与R1的邻接关系置为2Way

*Mar  1 00:15:14.843: OSPF: 2 Way Communication to 1.1.1.1 on Serial0/0, state 2WAY



*Mar  1 00:15:14.843: OSPF: Send DBD to 1.1.1.1 on Serial0/0 seq 0x1975 opt 0x52 flag 0x7 len 32

//发送空DBD包，序列号为0x1975，flag 为7，则表示表示是第一个DBD，且不是最后一个，宣称自己为master，长度为32，表明是空的DBD包

图中的DBD序号为十进制，换算成十六进制为0x1975。

*Mar  1 00:15:14.847: OSPF: Send immediate hello to nbr 1.1.1.1, src address 192.168.12.1, on Serial0/0

*Mar  1 00:15:14.851: OSPF: Send hello to 224.0.0.5 area 0 on Serial0/0 from 192.168.12.2

*Mar  1 00:15:14.855: OSPF: End of hello processing

*Mar  1 00:15:14.975: OSPF: Rcv DBD from 1.1.1.1 on Serial0/0 seq 0x4C7 opt 0x52 flag 0x7 len 32  mtu 1500

//收到来自1.1.1.1的DBD包，参数如黄色标注部分，发现来自邻居的DBD包中的RID为1.1.1.1，小于自身RID，则自己为Master，将控制DBD数据包的发送

*Mar  1 00:15:14.979: OSPF: First DBD and we are not SLAVE

*Mar  1 00:15:14.983: OSPF: Rcv DBD from 1.1.1.1 on Serial0/0 seq 0x1975 opt 0x52 flag 0x2 len 52  mtu 1500 state EXSTART

//与此同时R1收到来自R2的DBD空报文，发现R2的RID比自己的RID大，则认为自己为Slave，向R2发送第二个包含真实LSA的DBD报文，采用的序列号为R2的DBD报文的序列号（0x1975，如上面黄色标注部分）

*Mar  1 00:15:14.987: OSPF: NBR Negotiation Done. We are the MASTER

*Mar  1 00:15:14.987: OSPF: Send DBD to 1.1.1.1 on Serial0/0 seq 0x1976 opt 0x52 flag 0x1 len 32

//DBD交换完成，向R1发送flag为0x1的DBD报文，表明为最后一个DBD报文。序号增加1。

*Mar  1 00:15:15.091: OSPF: Rcv DBD from 1.1.1.1 on Serial0/0 seq 0x1976 opt 0x52 flag 0x0 len 32  mtu 1500 state EXCHANGE

//R1收到R2发送的最后一个DBD报文后，回复同样一个flag为0x0的报文，表明是最后一个，以确认收到。DBD交换完成进入Loading状态

*Mar  1 00:15:15.095: OSPF: Exchange Done with 1.1.1.1 on Serial0/0

*Mar  1 00:15:15.099: OSPF: Send LS REQ to 1.1.1.1 length 12 LSA count 1

//在LSA请求列表存在LSA条目，则向邻居发送LSA Request报文，请求该LSA的详细信息

*Mar  1 00:15:15.199: OSPF: Rcv LS UPD from 1.1.1.1 on Serial0/0 length 76 LSA count 1

//收到来自邻居的关于1.1.1.1 LSA的详细信息

*Mar  1 00:15:15.203: OSPF: Synchronized with 1.1.1.1 on Serial0/0, state FULL

*Mar  1 00:15:15.207: %OSPF-5-ADJCHG: Process 10, Nbr 1.1.1.1 on Serial0/0 from LOADING to FULL, Loading Done
